广西金固建筑科技有限责任加固公司:桂林增大截面加固施工12个工艺流程包括

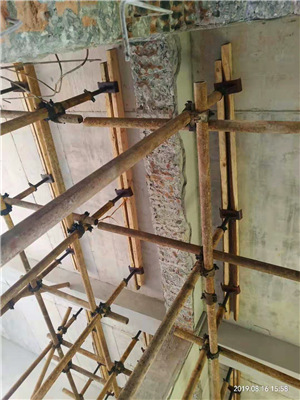

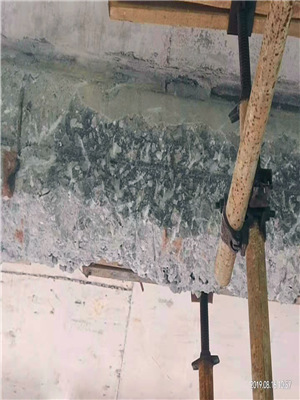

1．桂林专业加固公司原有构件混凝土表面处理：把构件表面的抹灰层铲除，对混凝土表面存在的缺陷清理至密实部位，并将表面凿毛，要求打成麻坑或沟槽，坑或槽深度不宜小于6mm，麻坑每100mm×100mm的面积内不宜少于5个；沟槽间距不宜大于箍筋间距或200mm，采用三面或四面外包法加固梁或柱时，应将其棱角打掉。
2．加固清除混凝土表面的浮块、碎渣、粉末，并用压力水冲洗干净，如构件表面凹处有积水，应用麻布吸去。
3．为了加固新、旧混凝土的整体结合，在浇筑混凝土前，在原有混凝土结合面上先涂刷一层高粘结性能的界面结合剂，截面结合剂的种类很多，常用的有高标号水泥浆或水泥砂浆，掺有建筑胶水的水泥浆、环氧树脂胶、乳胶水泥浆及各种混凝土界面剂等。
4．为了提高新、旧混凝土粘结加固强度，增强结合面的抗剪能力，必要时还可在结合面凿小坑，埋入∮10短钢筋，其长度为100～150mm，伸进、出坑面各半，间距宜为200～300mm呈梅花状，插入短干净后灌建筑胶书你砂浆、环氧砂浆或乳胶水泥等。
5．桂林植筋加固锚栓前，应清除混凝土表面的污物，用5%的火碱溶液擦洗，并用清水冲洗干净。如植筋加固锚栓的螺杆露出构件表面太短，可用些短角钢或铁件与原构件紧固，对于受弯构件，锚栓的直径和数量根据新、旧混凝土结合面的抗剪要求确定。
6．广西桂林加固干净和原有构件受力钢筋之间采用连接短干净焊接时，应凿除混凝土的保护层并至少裸露出钢筋截面的一半，对原有和新加受力钢筋都必须进行除锈处理，在受力钢筋上施焊前应采取卸荷载或临时支撑措施。为了减小焊接造成的附加应力，施焊时应逐根分区、分段、分层和从中部向两端进行焊接，焊缝要饱满，尽可能减少或避免对受力钢筋的损伤，应由有相当专业水平的技术来操作。
7．桂林碳纤维加固公司对于原有受力钢筋在施焊中由于电焊过烧可能对其截面面积的削弱，桂林加固计算时宜考虑折减系数为0.8～0.9。对于原有梁或柱上箍筋焊接新加的“U”型或“[”（“卷边槽型”）箍筋或原有板下的钢筋焊接加固，一般原有钢筋或钢箍和新加钢筋或钢箍的直径不宜小于8mm，同时在施焊时要求选择小直径焊条和控制焊接电流，以减少和避免钢筋过烧而造成钢筋截面面积的削弱。
8．对于新加受力钢筋和原构件受力钢筋之间用短钢筋或扁钢连接时，一般采用水泥砂浆加固做保护层，其施工要求如下：
（1）在基层处理的基础上，先用1:1水泥砂浆掺10%的建筑胶薄抹一层，厚约3mm，24h后再进行抹灰广西加固材料公司http://www.gxjgcl.com/。
（2）抹灰前对基层浇水润湿，以免砂浆水分被基层吸走，产生空鼓。
（3）抹灰分层、多遍成活，一般分为底层、中层和面层，各层所用的水泥砂浆的稠度控制如下：底层：100～120mm、中层：70～80mm、面层：100mm
（4）为了减少收缩差，抹灰时每层砂浆厚度不宜过大，一般在6～10mm之间，每层抹灰应在前层砂浆初凝之后进行，一面几层湿砂浆合在一起，造成收缩率过大。
（5）为了保证砂浆与基层粘结牢固，抹灰时可在砂浆中掺入乳胶等材料。
（6）抹灰完毕应及时浇水养护，减少水泥砂浆收缩量，一般养护不少与3天。
9．混凝土中粗骨料宜用坚硬卵石或碎石，其最大粒径不宜大于20mm，对于厚度小于100mm的混凝土，桂林植筋加固公司认为宜采用细石混凝土。
10．为了新浇混凝土的强度和新、旧结合面的加固粘结，应控制新浇混凝土的水灰和坍落度，一般坍落度以40～60mm为宜。
11．由于构件的加固层厚度都不大，桂林粘钢加固钢筋也较密，采用一般支模、机械振捣浇筑混凝土都会带来困难，也难以确保质量，因此，要求施工仔细，振捣密实，必要时配以喇叭浇捣口，使用膨胀水泥等措施。在可能条件下，还可采用喷射混凝土浇筑工艺，施工简便、保证质量，同时也提高混凝土强度和新、旧混凝土的粘结强度。
12．广西桂林包钢加固公司认为由于原混凝土收缩已完成，后浇混凝土凝固收缩时易造成界面开裂或板面后浇层龟裂。因此，在浇注加固混凝土12小时内就开始饱水养护，养护期为两周，要用两层麻袋覆盖，定时浇水。
广西桂林责任编辑:http://www.jzjiagugs.com/
